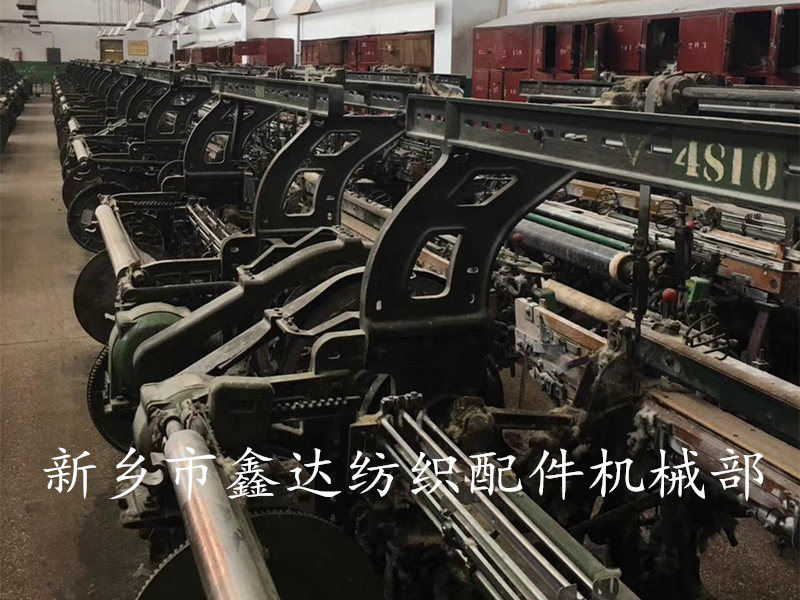

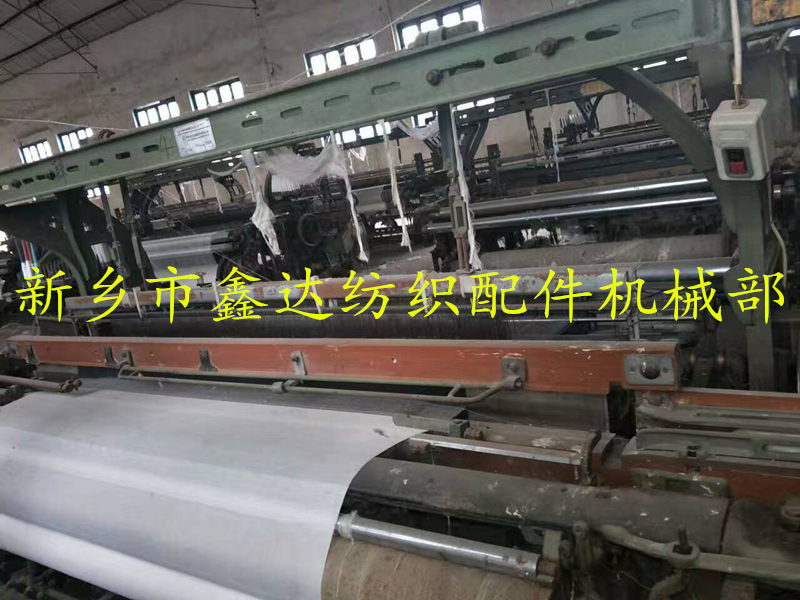

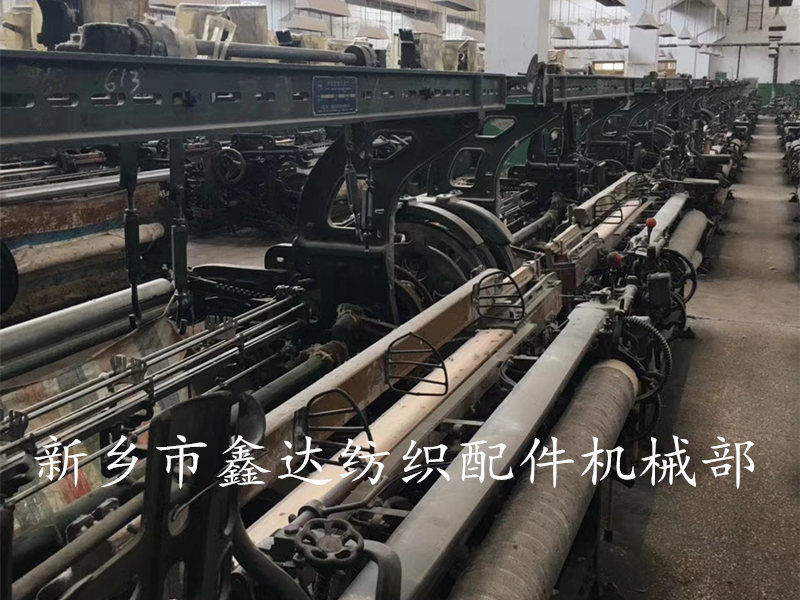

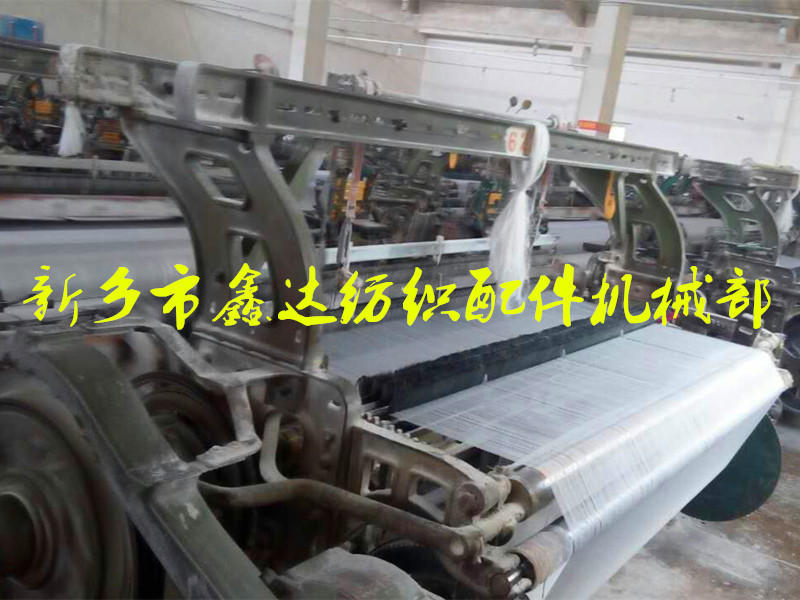

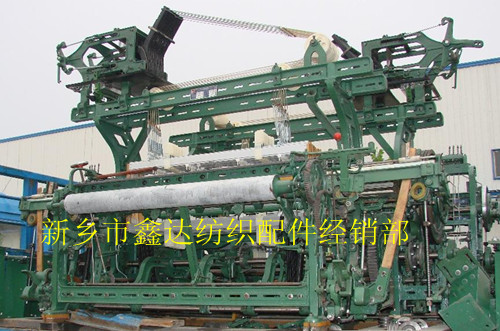

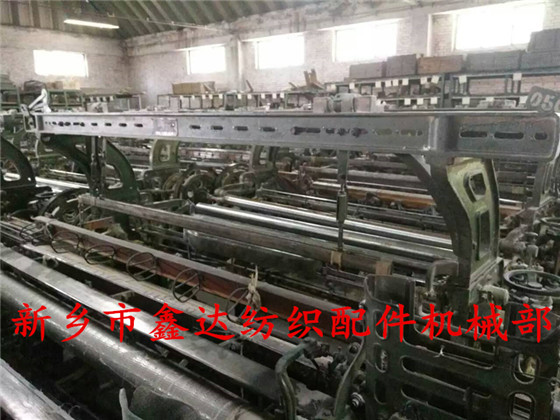

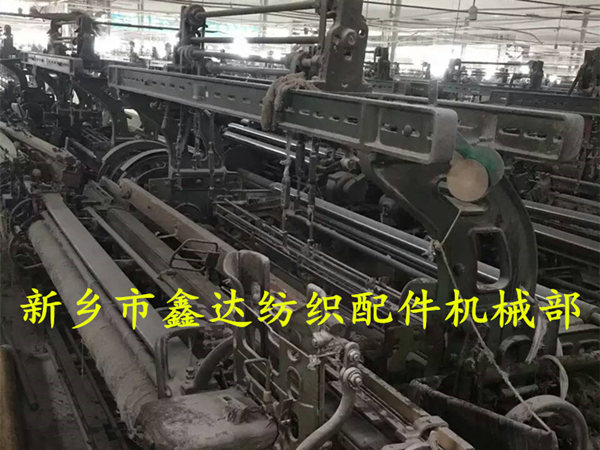

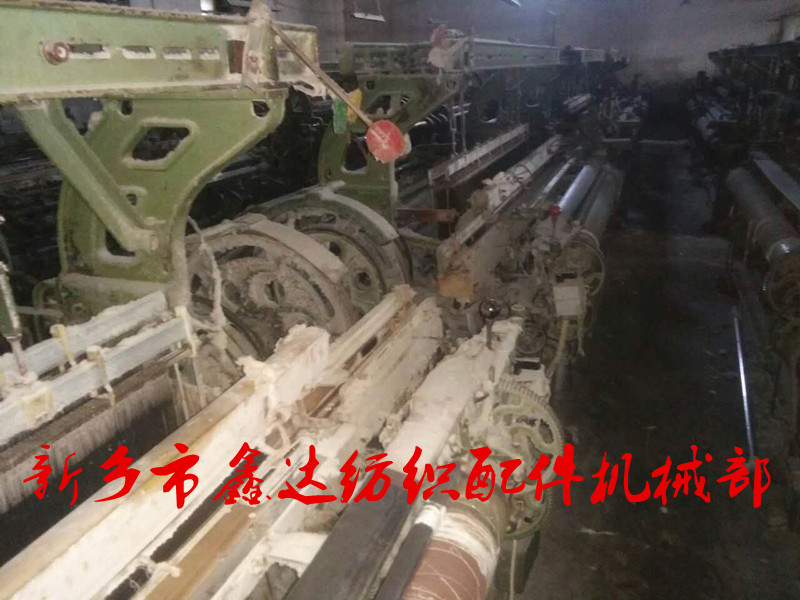

GA615、1515自动织布机简介

　　(一)机器用途和使用范围

　　该机主要适用于织造平纹棉织织物、斜纹棉织织物及一般化纤织物。如加装多臂提综装置，可织制组织较为复杂的织物。可织制平纹至16页综的织物组织。

　　(二)技术特征

　　1、型式 下投梭不停车自动换梭式。

　　2、手向 分左手车和右手车。

　　3、穿筘幅宽

　　(1)平纹：1350mm(56寸织布机)，1500mm(63寸织布机)，1600mm(67寸织布机)，1800mm(75寸织布机)。

　　(2)多臂：1350mm(56寸织布机)1500mm(63寸织布机)，1600mm(67寸织布机)，1800mm(75寸织布机)。

　　4、曲柄轴转速：160-190r/min(56寸)，155-180r/min(63寸)，150-170r/min(67寸)，145-160r/min(75寸)

　　5、胸梁高度：838mm

　　6、梭箱数：1X1

　　7、钢筘与走梭板夹角：86.5°

　　8、梭库容梭量：10只

　　9、经轴边盘直径：495mm(大边盘550mm)。

　　10、经轴盘片间距：*宽1380mm(56寸织机)，1555mm(63寸织机)，1656mm(67寸织机)，1860mm(75寸织机)。

　　11、卷布辊满卷直径：300mm。

　　12、电动机转速：960r/min。

　　13、电动机功率：0.8KW。

　　14、电动机型号：FO-53-6(左右)型或FO3-50-6N型。

　　15、电气开关：1515-DZ4-25/330(4A)按钮开关。GA615--LA20-2H按钮开关。

　　16、综合磁力起动器：QZ73-4G。

　　17、机器外形尺寸：

　　宽：2696mm(56寸)，2866mm(63寸)，2968mm(67寸)，3171mm(75寸)。

　　深：1656mm。

　　高：1540mm(平纹)，2250mm(多臂).

　　18、机器重量(不包括电动机)

　　56寸织机：约940KG(平纹)、1140KG(多臂)。

　　63寸织机：约1000KG(平纹)、1200KG(多臂)。

　　67寸织机：约1025KG(平纹)、1225KG(多臂)。

　　75寸织机：约1100KG(平纹)、1800KG(多臂)。

　　(三)传动机构

　　1、传动方式：单电动机三角皮带传动。

　　2、开关方式：单侧开关手柄控制离合器及制动装置。

　　3、离合器型式：锥形摩擦盘式。

　　4、制动型式：钢带制动。

　　5、踏盘轴和曲拐速比1:2.

　　(四)主要机构及其规格

　　1、送经机构

　　(1)型式：半积极半消极式自动送经，自动调节经纱张力。

　　(2)经轴芯轴直径：110mm

　　(3)经轴盘片直径：495mm、550mm。

　　2、断经停车装置

　　(1)型式：前后摆动机械式停经。

　　(2)齿杆运动周期：曲拐轴回转2次。

　　(3)停经片列数：4列。

　　3、开口机构

　　(1)型式：内侧踏盘式上罗拉吊综开口。

　　(2)踏盘轴直径：42mm。

　　(3)综框数：2页综框(可改装斜纹踏盘至5页或改装多臂提综装置16页)。

　　4、投梭机构

　　(1)型式：下投梭。

　　(2)梭子尺寸：长343mm(13.5英寸)，宽44.5mm、高33.5mm(分左右手)。

　　(3)皮结型式：活动皮结。

　　(4)皮结尺寸：长105mm、宽30mm、高32mm。

　　(5)投梭转子直径：76mm。

　　5、打纬机构

　　(1)型式：曲拐轴牵手打纬。

　　(2)曲拐轴直径：40mm。

　　(3)曲拐轴半径：76mm。

　　(4)两曲拐中心距：1540mm(56寸)，1714mm(63寸)，1816(67寸)，2019mm(75寸)。

　　(5)牵手型式：轴瓦式牵手。

　　(6)牵手长度：289mm。

　　(7)牵手栓直径：25mm。

　　(8)牵手中心到摇轴中心距：685mm。

　　(9)摇轴型式：整根。

　　(10)摇轴直径：38mm。

　　(11)筘座型式：木结构。

　　(12)走梭板长度：1423mm(56寸)、1699mm(63寸)、1597mm(67寸)、1902mm(75寸)。

　　(13)梭箱底板长度：开关侧581mm，梭库侧600mm。

　　6、经纱保护装置

　　型式：游动筘。

　　7、卷取机构

　　(1)型式：七齿轮式间歇卷取。

　　(2)纬密范围：16-32根/cm。

　　(3)刺毛辊直径：127mm。

　　(4)导布辊直径：32mm。

　　(5)卷布辊直径：95mm。

　　8、伸幅装置

　　(1)型式：单排铜刺环辊式。

　　(2)只数：左右各一组。

　　(3)剪纬锤：筘座撞动使剪锤作用。

　　9、断纬自停装置

　　(1)型式：纬纱凸轮控制式边侧纬纱叉或点啄式探纬。

　　(2)卷取退卷装置

　　10、纬纱补给装置

　　(1)型式：自动换梭式。

　　(2)梭库：垂直单列式。

　　(3)梭库容梭量：10把。

　　(4)换梭诱导装置：采用探针换梭诱导装置(对要求不高的织物亦可以采用纬纱叉换梭诱导装置)。

　　(5)换梭装置：当换梭机构发生故障时，立即停车，避免机件损坏。

　　(6)无梭、侧梭停车装置：梭库内无梭或梭子位置侧放时，立即自动停车。

　　(7)防止残纬织入装置：可避免毛边、双纬等疵点，提高织物质量。

　　五、主要器材规格

　　1、纬管 总长180mm，头部直径27mm。

　　2、钢筘

　　总长：1394(56寸)，1568mm(63寸)，1669mm(67寸)，1873mm(75寸)。

　　高：120mm。

　　3、综丝长：平纹或斜纹305mm，多臂330mm。

　　4、停经片：长120mm，宽11mm。

　　5、三角皮带：A2286。

　　摘自《GA615自动织机零件图册》
